本破碎機主要由底座、中箱機架、后上蓋、轉子、棘輪翻蓋裝置等部分組成。由電動機經三角帶傳動而使轉子高速回轉，迎著物料方向進行沖擊而使物料不斷破碎至小顆粒后沿機體下部排出。

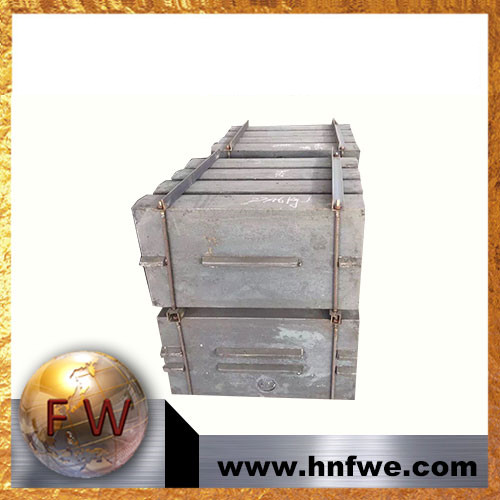

轉子部分的轉子由鋼制鋼板制成。在轉子上固定4塊板錘，板錘為比較耐磨的高錳鋼（ZDMn13）材料鑄造而成，可以兩面使用，兩面磨損后需要更換新板錘。轉子本身固定在主軸上，兩端用滾動軸承支撐在底座上。
后蓋部分中反擊板的一端通過懸掛軸鉸接于機體上部，另一端由特制的拉桿利用球面掛擱于機體上的支撐座上，整個反擊板呈自由懸掛狀態置于機體內部，其懸掛螺釘可以由機體外面裝置的螺母來調節，用來改變反擊板與轉子的間隙。
機體部分沿轉子軸中心線分成底座、中箱機架部分，全部由鋼板焊接而成，底座承受整個機器的重量，并借地腳螺栓固定與地基上。底座、中箱機架在物料破碎區域內壁裝有保護襯板，在機體上設有幾個小門便于觀察呵檢修及更換易損零件，在門上鑲有橡皮膠板密封防塵。
本機的潤滑特點為轉子部分中滾動軸承處。用黃油潤滑。定期檢查和注入清潔黃油。
湖南豐偉機械制造有限責任公司，是專業生產國內外各品牌破碎機耐磨備件的生產廠家，可生產國內各品牌，華揚，山寶，世邦等品牌破碎機備件，耐磨件，以及國外品牌，美卓，山特維克，特雷克斯等進口品牌破碎機的備件，耐磨件，是礦山采石場等企業破碎機耐磨配件的首選。我們實現了進口備件國產化的高性價比，服務國內外用戶。公司亦可配套各品牌破碎機液壓電器件，密封件，標準件等配件，可滿足國內外客戶的一站式采購的需求。
湖南豐偉機械制造有限責任公司具有三十年生產經驗，以及多年的出口產品加工經驗，產品已遠銷美國，加拿大，澳大利亞，瑞典，芬蘭，俄羅斯，烏克蘭及東南亞等國家和地區。豐偉產品采用原廠材質，優質原材料，有我們獨特的三十年生產經驗的鑄造工藝和熱處理加工工藝，保證與原廠備件的完全互換性，質量上乘，性價比高，為廣大用戶提供優質產品，優質服務。
豐偉耐磨配件可以來圖定制，如果沒有圖，本公司有專業的測繪人員幫助您測繪之后進行定制。
咨詢熱線：朱經理：18973817391
蔡經理：18973821771
